sommerfuglventiler

Centerline Butt-Clamp Soft SEAL Butterfly Valve, Double Excentric Flanged Butterfly Valve Compact Structure, 90 ° Rotary Switch let, pålidelig forsegling, lang levetid, er vidt brugt i vandmøller, kraftværker, stålmøller, papirfremstilling, kemisk industri, catering og andre systemer med vandforsyning og dræning, som regulator og afskæringsbrug.

Sommerfuglventil, benævnt sommerfuglventil (sommerfuglventil), henviser til det afsluttende medlem (ventilklap eller sommerfuglplade) til disken, der roterer rundt om ventilaksen for at opnå åbningen og lukningen af en slags ventil, i rørledningen bruges hovedsageligt til afskæring og gashåndtering. Butterfly ventilåbning og lukningsmedlem er en skiveformet sommerfuglplade, der roterer rundt om sin egen akse i ventilkroppen for at opnå formålet med åbning og lukning eller regulering. Sommerfuglventil Fuld åben for fuld lukket er normalt mindre end 90 °, sommerfuglventil og sommerfuglstamme i sig selv har ikke evnen til at selvlåsning for at placere sommerfuglpladen, der skal installeres på ventilstammen Worm Gear Reducer. Brugen af Worm Gear Reducer, kan ikke kun gøre sommerfuglpladen med selvlåsende evne, så sommerfuglpladen stopper i enhver position, men også forbedre ventilens driftsydelse.

Egenskaberne ved industriel speciel sommerfuglventil kan modstå høj temperatur, det relevante trykområde er også højere, ventilens nominelle diameter er stor, ventilkroppen er lavet af kulstofstål, forseglingsringen på ventilpladen er lavet af metalring i stedet for gummiring. Store høje temperatur sommerfuglventiler er lavet af svejste stålplade og bruges hovedsageligt til høje temperatur medium røggaskanaler og gasrørledninger.

Tre kerne tekniske design af højtydende sommerfuglventiler

Storaens sommerfuglventiler omdefinerer industriel strømningskontrol gennem innovativ teknik, der kombinerer præcisionsforsegling, materiel modstandsdygtighed og smart aktivering for at levere uovertruffen ydeevne i forskellige applikationer. Som en førende udbyder af sommerfuglventiltyper og -løsninger adresserer vores design de kritiske udfordringer ved lækage, slid og driftseffektivitet. Sådan adskiller tre kerneteknologier vores sommerfuglventiler fra hinanden.

1. excentriske tætningssystemer til nul-leak ydelse

Hjertet i vores højtydende sommerfuglventil ligger i dets avancerede excentriske design, hvilket eliminerer de almindelige lækageproblemer, der plager traditionelle ventiler:

Dobbelt excentrisk geometri: En offset-skiveakse (1. excentricitet) og sædevinkel (2. excentricitet) skaber en "linjekontakt" tætning, når den lukkes, hvilket reducerer friktion med 40% sammenlignet med koncentriske modeller. Dette design sikrer boble-tæt lukning for gasser og væsker, selv ved høje tryk (op til PN16.0MPa), hvilket gør det ideelt til sommerfuglventilanvendelser i kemiske rørledninger og dampsystemer.
Triple excentrisk innovation: For ekstreme forhold (450 ° C+ røggas eller slibemedier) tilføjer vores tredobbelt-excentriske ventiler en tredje forskydning (skiveflade tilt), der tillader metal-til-metalforsegling uden sædetøj. Denne teknologi overgår begrænsningerne i klodeventilen i isolering med høj temperatur, hvilket sikrer langsigtet pålidelighed i kraftværksudstødningssystemer.

2. Materialvidenskab for hårdt miljøets modstandsdygtighed

Vi konstruerer ventilkomponenter til at modstå den hårdeste arbejdstilstand, matchende sommerfuglventiltyper til specifikke mediebehov:

Krops- og diskmaterialer: Vælg mellem HT300 støbejern (omkostningseffektivt til vand/gas, -10 ° C ~ 200 ° C), WCB -kulstofstål (kraftig industriel, -29 ° C ~ 425 ° C) eller 316L rustfrit stål (korrosionsbestandigt for kemikalier, -40 ° C ~ 450 ° C). Vores 6-tommer og 4-tommer sommerfuglventiler har fortykkede skive ribben for at forhindre deformation under høj strømningshastighed, hvilket overgår standarddesign med 25% i cykluslivet.
Forseglingskombinationer: Bløde sæler (NBR/EPDM) tilbyder ≤0,1 mm lækage-tolerance for vand og spildevand, mens hårde tætninger (rustfrit stål + grafit) håndterer partikelbelastede medier uden erosion, kritisk for minedrift eller cementplanter.

3. Intelligent aktivering til præcisionskontrol

Vores sommerfuglventiler integrerer avancerede mekanismer til forbedring af driftseffektivitet og sikkerhed:

Worm Gear Reducers: Standard på manuelle ventiler, disse giver 5: 1 drejningsmomentmultiplikation og selvlåsende funktionalitet, hvilket muliggør let 90 ° drift, selv for 12-tommer diametre, mens de eliminerer rygrisici i lodrette rørledninger.
Automationsklar design: pneumatisk, elektrisk eller hydraulisk aktuatorer monteres direkte til ISO 5211 topflanger, der understøtter fejlsikre positioner (åben/luk/hold) og 4-20MA feedback til PLC-integration. Dette gør vores ventiler ideelle til automatiserede processer, hvilket reducerer responstiden med 30% sammenlignet med Legacy Globe Valve Systems.

Løft din flowkontrol med Storaen

Fra vandfordeling til industrielle processer med høj temperatur leverer vores sommerfuglventiler præcision, holdbarhed og tilpasningsevne, som dit system kræver. Med innovativ forsegling, premiummaterialer og smart aktivering har vi omdannet sommerfuglventilen fra en simpel shutoff-enhed til en højtydende kontrolløsning. Udforsk vores sommerfuglventiler til salg i dag og oplev den forskel, som ingeniørekspertise gør – fordi i flowkontrol er ydeevne alt.

Storaen sommerfuglventiler: brugerdefinerede løsninger og kvalitetssikring

Storaen omdefinerer industriel strømningskontrol med skræddersyede sommerfuglventilløsninger og kompromisløse kvalitetsstandarder, hvilket sikrer, at enhver ventil opfylder dine unikke operationelle krav. Fra materialevalg til præstationscertificering kombinerer vores sommerfuglventiletyper ingeniørfleksibilitet med streng kvalitetssikring – her er hvordan vi leverer præcision til dine specifikke behov.

Tilpasning: konstrueret til dine nøjagtige specifikationer

1. skræddersyet størrelse og konfigurationer
Dækker DN40 til DN1200, vores 4-tommers sommerfuglventil og 6-tommer sommerfuglventilmodeller (og videre) tilpasses til rørnetværk i enhver skala. Ikke-standardstørrelser? Vi skaber brugerdefinerede diametre til unikke installationer, fra kompakte HVAC -systemer til massive industrielle rørledninger.
Vælg mellem wafer, lug, flangede eller svejste forbindelser for at matche ASME, DIN eller JIS -standarder – hvilket ligger adapter -besvær i globale projekter.

2. Materiale og sæloptimering

Kropsmaterialer: Vælg HT300 støbejern (vand/gas), WCB Carbon Steel (tung industri) eller 316L rustfrit stål (korrosionsbestandighed), der passer til medier fra -40 ° C til 450 ° C.
Forseglingstyper: Bløde sæler (NBR/EPDM) til vand/spildevand (≤0,1 mm lækage) eller hårde metalforseglinger (rustfrit stål + grafit) til høj-temperatur/røggas-uden for klodeventilens holdbarhed under slibende forhold.

3. aktivering og funktionalitet

Manual (Worm Gear), pneumatisk, elektrisk eller hydraulisk aktuatorer med ISO 5211 Montering Sørg for præcis kontrol. Tilføj fejlsikre mekanismer (luft-til-åben/tæt) eller 4-20mA feedback til automatiserede processer.
Specialiserede design: kryogene ventiler (-196 ° C), højvacuummodeller eller brandsikre konfigurationer til sikkerhedskritiske anvendelser.

Kompromisløs kvalitet: Fra design til levering

1. streng testregime

Hydrostatiske tests: 1,5x trykklassificering for skaller, 1,1x til sæder, verificere nul lækage.
Cyklustest: 5.000+ operationer for bløde sæler, 10.000+ for hårde sæler – hvilket giver holdbarhed over branchenormer.
Materiel sporbarhed: Hver komponent inkluderer et møllecertifikat, der sikrer overholdelse af kemisk modstand og temperaturkrav.

2. garanti og eftersalgsstøtte

1-års garanti dækker seglydelse og mekaniske defekter med 24/7 teknisk support til installation, vedligeholdelse eller fejlfinding.
Tilgængelighed af reservedele: Hurtig levering af udskiftningssæder, diske eller aktuatorer for at minimere nedetid – ideel for kunder, der køber sommerfuglventiler til salg i bulk.

Hvorfor vælge Storaen til brugerdefinerede sommerfuglventiler?

Anvendelsesekspertise: Uanset om du har brug for en koncentrisk sommerfuglventil til vandbehandling eller en tredobbelt-excentrisk model til petrokemiske planter, justerer vores ingeniører sommerfuglventiltyper og applikationer til dine nøjagtige procesparametre.
Samlet omkostningseffektivitet: Tilpassede løsninger reducerer omkostninger til overkonstruktion, mens holdbare design reducerer vedligeholdelse med 30% sammenlignet med generiske ventiler.

Løft dit system med skræddersyet præcision

Må ikke nøjes med off-the-shelf, når dine operationer kræver ekspertise. Storaens brugerdefinerede sommerfuglventiler – tilbage af streng kvalitetssikring – leverer ydelsen, pålideligheden og tilpasningsevnen, som dine projekter fortjener. Udforsk vores sommerfuglventiler til salg i dag, og opdag, hvordan skræddersyet teknik transformerer flowkontrol.

Klassificering efter strukturform
(1) Centerforseglet sommerfuglventil

(2) Enkelt excentrisk forseglet sommerfuglventil
(3) Dobbelt excentrisk sæl sommerfuglventil

(4) Tre excentrisk sæl sommerfuglventil

I henhold til forseglingsoverfladematerialeklassificeringen
(1) Blød sæl sommerfuglventil:
1) Forsegling af vice efter ikke-metallisk blødt materiale til ikke-metallisk blødt materialesammensætning.
2) Forsegling af vice af metal hårdt materiale til ikke-metallisk blødt materialesammensætning.
(2) Metal Hard Seal Butterfly Valve: Forsegling af vice af metal hårdt materiale til metal hård materiale sammensætning.

Klassificering ved forseglingsform
(1) Tvungen sæl sommerfuglventil
1) Elastisk sæl sommerfuglventil. Forsegl specifikt tryk ved ventilpladeekstruderingsventilsædet Når ventilen er lukket, genereres ventilsædet eller ventilpladen elasticitet.
2) Ekstern momentforsegling af sommerfuglventil. Forseglingstryk genereres af det drejningsmoment, der påføres ventilakslen.
(2) SEAL -SEAL -sommerfuglventil. Det tætningsspecifikke tryk genereres af ventilsædet eller ventilpladen på poppetforseglingselementet fyldningstryk.
(3) Automatisk forsegling af sommerfuglventil. Forseglingstryk genereres automatisk af det mellemstore tryk.

Klassificering efter arbejdspress
(1) Vakuum sommerfuglventil. Arbejdstryk under standardbunken med atmosfærisk kalender sommerfuglventil.
(2) Butterflyventil med lavt tryk. Nominelt tryk PN <1,6MPa sommerfuglventil.
(3) Medium tryk sommerfuglventil. Nominelt tryk PN 2,5 – 6,4MPa sommerfuglventil.
(4) Højtryks sommerfuglventil. Nominelt tryk PN 10.0 – 80.0mpa sommerfuglventil.
(5) Ultrahøjt tryk sommerfuglventil. Nominelt tryk Pn> 100MPa sommerfuglventil.

Klassificering ved driftstemperatur
(1) sommerfuglventil med høj temperatur. T> 450 C sommerfuglventil
(2) Midtemperatur sommerfuglventil. 120 c(3) Normal temperatur sommerfuglventil. En 40 c(4) Butterflyventil med lav temperatur. En sommerfuglventil på 100 (5) Ultra-lav temperatur sommerfuglventil. T <A 100 C sommerfuglventil.

(1) Sommerfuglventil.

Sommerfuglpladen på Butt-Clamp Butterfly-ventilen er installeret i diameterretningen af rørledningen. I den cylindriske kanal i sommerfuglventilkroppen, den skivformede sommerfuglplade roterer omkring aksen, rotationsvinklen mellem 0 ° – 90 °, drejet til 90 °, er ventilen fuldstændig åben tilstand.

Sommerfuglventilen er enkel i struktur, lille i størrelse og lys i vægt og består af kun et par dele. Og kun behøver at rotere 90 ° kan hurtigt åbne og lukke, enkel betjening, på samme tid har ventilen gode fluidkontrolegenskaber. Når sommerfuglventilen er i den helt åbne position, er tykkelsen af sommerfuglpladen den eneste modstand, når mediet strømmer gennem ventilkroppen, så trykfaldet, der genereres af ventilen, er meget lille, så den har gode flowkontrolegenskaber. Sommerfuglventil har to typer tætning: Elastisk tætning og metalforsegling. Elastisk tætningsventil, tætningen kan indstilles i ventilkroppen eller fastgøres til sommerfuglpladen rundt.

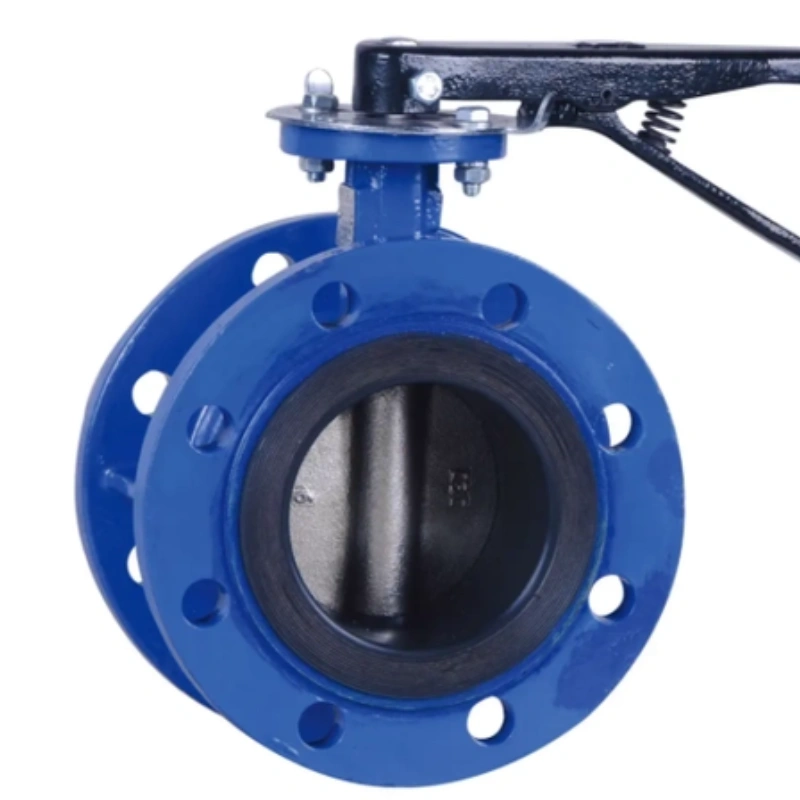

(2) Flanget sommerfuglventil.

Flanget sommerfuglventil til lodret pladestruktur, ventilstammen til den integrerede metalhårde tætningsventilforseglingsring til fleksibel grafitplade og rustfrit stålplade sammensat struktur, monteret på ventilkroppen, sommerfuglplade tætningsoverflader overflader svejset rustfrit stål. Forseglingsringen på den bløde tætningsventil er lavet af nitrilgummi, der er installeret på sommerfuglpladen.

(3) Butterflyventil af lugtype.

(4) Svejset sommerfuglventil.

Svejset sommerfuglventil er en ikke-lukket type sommerfuglventil, der er vidt brugt i byggematerialer, metallurgi, minedrift, elektrisk kraft og andre produktionsprocesser, den medium temperatur ≤ 300 ℃ nominelt tryk på 0,1MPa rørledning, der bruges til at forbinde, åbne og lukke eller justere mediemængden.

Fastklemt blød tætning sommerfuglventil Hovedformforbindelsesstørrelsesenhed: mm

Hvad er en sommerfuglventil, der bruges til?

En sommerfuglventil er en type kvart drejningsventil, der bruger en roterende skive til at regulere væskestrømmen. Dens design indeholder forskellige funktioner, der gør det velegnet til specifikke applikationer i forskellige brancher, herunder vandforsyning, spildevandsbehandling, kemisk behandling og HVAC -systemer. At forstå funktionaliteter og fordele ved en sommerfuglventil kan hjælpe dig med at tage informerede beslutninger om dens anvendelse i forskellige scenarier.

Et primært formål med en sommerfuglventil er at kontrollere strømmen af væsker og gasser. Disken inden i ventilen drejer omkring en central akse, hvilket giver mulighed for hurtig og effektiv drift. Denne kvart-drejemekanisme er især fordelagtig, når der er behov for hurtige justeringer til strømningshastigheder. For eksempel i vandbehandlingsanlæg eller industrielle anvendelser, hvor præcis kontrol er afgørende, kan en sommerfuglventil fungere som en effektiv løsning.

Desuden genkendes sommerfuglventiler for deres lette og kompakte design. Sammenlignet med andre typer ventiler optager de mindre plads, hvilket gør dem ideelle til installationer i trange rum, eller når vægtovervejelser er kritiske. Uanset om det er i rørledninger eller begrænsede områder, giver en sommerfuglventil minimalistisk design mulighed for alsidighed uden at ofre funktionalitet.

En anden signifikant anvendelse af en sommerfuglventil er i systemisolering. Ved fuldt ud at lukke disken skaber ventilen en tæt tætning, der forhindrer væskestrøm. Dette er især nyttigt i vedligeholdelsesscenarier, hvor isolering af sektioner af en rørledning er nødvendig. Evnen til hurtigt og pålideligt at afskære flow gør sommerfuglventiler til en væsentlig komponent i at kontrollere systemer og sikre sikkerhed i forskellige industrielle processer.

Sammenfattende anvendes en sommerfuglventil i adskillige anvendelser til at regulere strømning, isolere systemer og forbedre driftseffektiviteten. Dets kompakte design, hurtige drift og pålidelighed gør det til et populært valg i mange brancher. At forstå, hvilken sommerfuglventil der bruges til, giver dig mulighed for at værdsætte den kritiske rolle, den spiller i fluidkontrol og styring. Uanset om du er involveret i teknik, vedligeholdelse eller industrielt design, vil det at have et solidt greb om sommerfuglventilapplikationer tjene dig godt i dine professionelle bestræbelser.

Fordelene ved sommerfuglventiler

En betydelig fordel ved sommerfuglventiler er deres kompakte design. I modsætning til traditionelle ventiler, der har tendens til at være voluminøse, består sommerfuglventiler af en simpel skive monteret på en skaft. Denne strømlinede struktur giver mulighed for installation i trange rum, hvilket gør dem til en ideel mulighed for projekter med begrænset plads til udstyr. Derudover reducerer deres lette natur den samlede vægt af rørsystemer, hvilket fører til lettere håndtering og installation.

En anden kritisk fordel ved sommerfuglventiler er deres hurtige operation. Designet letter hurtig åbning og lukning med en rotation på kun 90 grader, der kræves til fuld bevægelse. Denne funktion er især værdifuld i applikationer, hvor rettidig kontrol med strømning er vigtig, såsom i vandbehandlingsfaciliteter eller kemiske forarbejdningsanlæg. Den hurtige lydhørhed af sommerfuglventiler bidrager til forbedret driftseffektivitet og reduceret nedetid.

Desuden tilbyder sommerfuglventiler fremragende flowregulering. Når de delvist åbnes, kan disse ventiler skabe en strømlinet strømningssti, mens de effektivt kontrollerer medierne, der passerer. Denne egenskab er vigtig i applikationer, hvor præcis strømningsstyring er afgørende, hvilket giver mulighed for ensartet systemydelse.

Sommerfuglventiler udviser også holdbarhed og lavvedligeholdelsesbehov. Konstrueret af robuste materialer som rustfrit stål eller PVC, er de resistente over for korrosion, hvilket gør dem velegnede til forskellige stoffer, herunder aggressive kemikalier og ætsende miljøer. Deres enkle mekanisme reducerer sandsynligheden for mekanisk svigt, hvilket yderligere minimerer vedligeholdelseskrav og driftsomkostninger.

Endelig gør tilpasningsevne af sommerfuglventiler dem velegnede til forskellige applikationer på tværs af forskellige brancher. Fra HVAC -systemer til vandforsyning og spildevandsbehandling kan disse ventiler håndtere en lang række væsker, der forbedrer deres anvendelighed på tværs af flere felter.

Hvad er forskellen mellem en portventil og en sommerfuglventil?

Driftsmekanisme

Den primære forskel mellem portventiler og sommerfuglventiler ligger i deres design- og driftsmekanismer. EN Gateventil Anvender en lineær bevægelse til at løfte eller sænke en port til at kontrollere strømmen. Denne mekanisme er ideel til on-off-kontrol, men fungerer ikke godt i throttling-applikationer. Omvendt omfatter en sommerfuglventil en roterende disk, der drejer omkring en central skaft for at regulere strømmen. Dette design giver mulighed for hurtig drift og er især effektiv til at throttle.

Flowkontrol og effektivitet

En anden kritisk sondring er strømningsegenskaberne. Sommerfuglventiler er kendt for deres evne til at tilvejebringe en konsekvent strømningshastighed med minimal trykfald. Denne effektivitet er yderst fordelagtig i applikationer med store volumen, og hvor pladsen er begrænset. I modsætning hertil er portventiler mindre effektive i throttling og kan skabe turbulens, hvilket fører til et præstationsunderskud i scenarier med høj strømning.

Rum- og vægtovervejelser

Sommerfuglventiler er generelt mere kompakte og lettere end portventiler. Dette rumbesparende design gør sommerfuglventiler velegnet til installation i trange rum, hvor traditionelle portventiler kan vise sig besværlige. Den reducerede vægt af sommerfuglventiler forenkler håndtering under installation og vedligeholdelse.

Applikations egnethed

Begge ventiltyper har specifikke applikationer, hvor de udmærker sig. Gateventiler bruges typisk i applikationer, der kræver minimalt tryktab, og hvor fuld isolering er vigtigst. Omvendt foretrækkes sommerfuglventiler i systemer, der kræver hurtig drift og hyppige strømningsjusteringer, hvilket gør dem ideelle til HVAC -systemer, vandfordeling og spildevandsbehandling.

Hvad er de tre typer sommerfuglventiler?

1. Koncentriske sommerfuglventiler

Koncentriske sommerfuglventiler er kendetegnet ved deres enkle design, hvor disken er justeret excentrisk med ventilkroppen. I denne konfiguration roterer disken omkring en akse, der ligger parallelt med strømmen af væske. Koncentriske sommerfuglventiler bruges primært i applikationer med lavt tryk, hvilket gør dem ideelle til vand- og spildevandsbehandling. Deres ligetil design giver mulighed for effektiv strømningskontrol og minimal trykfald, hvilket sikrer optimal ydelse i forskellige omgivelser.

2. excentriske sommerfuglventiler

Excentriske sommerfuglventiler, også kendt som højtydende sommerfuglventiler, har et unikt design, der gør det muligt at modregne disken fra ventilsædet. Dette design forbedrer tætningsevne og reducerer slid på ventilkomponenterne. Excentriske sommerfuglventiler er velegnet til mere krævende anvendelser, herunder dem, der involverer højere tryk og temperaturer. De udmærker sig i tjenester som håndtering af opslørelser, ætsende væsker og andre udfordrende medier, hvilket sikrer langvarig drift og pålidelighed.

3. dobbelt excentriske sommerfuglventiler

Dobbelt excentriske sommerfuglventiler eller tredobbelt offset sommerfuglventiler, tag design af excentriske ventiler et skridt videre. Med to forskydninger – en til diskens rotation og en anden til tætningsoverfladen – tilbyder disse ventiler forbedret ydelse, især under krævende forhold. Det dobbelte excentriske design resulterer i lavere friktion mellem skiven og sædet, hvilket muliggør en tæt tætning uden slid, der er forbundet med traditionelle ventildesign. De er det ideelle valg til applikationer med højt tryk, højtemperatur og finder ofte brug i industrier som olie og gas, kraftproduktion og farmaceutiske stoffer.
