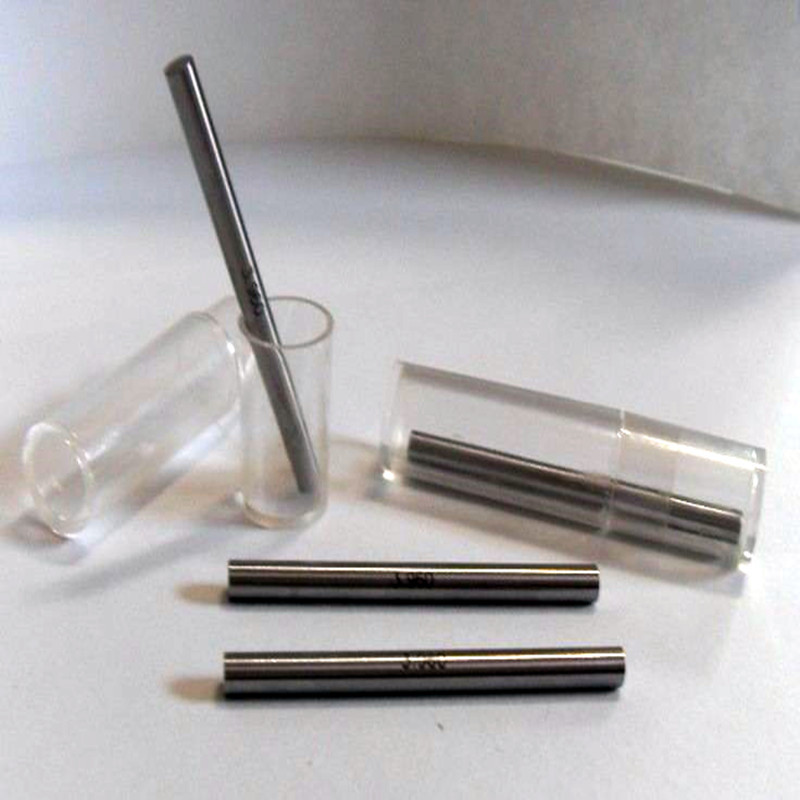

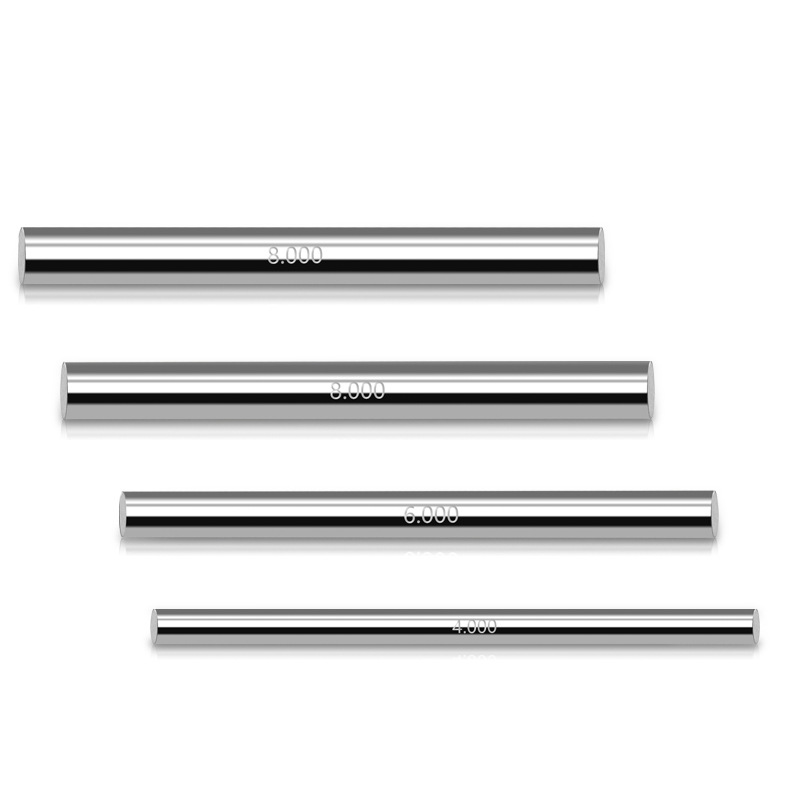

Pin måler

Formet som en cylinder læses skalaen fra cylinderens diameter, når det måler, er plugmåleren vinkelret på tværsnittet af det runde hul gennem det runde hul. Hvis du ikke kan passere, skal du udskifte plugmåleren med mindre diameter; Hvis du kan passere, og kløften er for stor, skal du udskifte plugmåleren med større diameter. Indtil søgningen efter den passende plugmåler, der skal passere gennem det runde hul, og der er en lille følelse af friktion (skal føle dommen), er den indre diameter af det runde hul diameteren af stikkontakten af pin-typen.

Hvad er en pin gauge?

Pinmålere er typisk lavet af hærdet stål eller andre holdbare materialer for at modstå slid og deformation, hvilket sikrer langvarig pålidelighed i forskellige fremstillingsindstillinger. Disse målere findes i forskellige standardstørrelser, hvilket giver brugerne mulighed for at vælge den rigtige pin for den specifikke huldiameter, de har brug for at måle. Det er værd at bemærke, at pin-målere ofte er kategoriseret i to typer: gå måling og ikke-gående måling. GO-pinmåleren bruges til at verificere, at et hul er inden for den specificerede tolerance, mens den ikke-go-pinmåler kontrollerer, om hullet overstiger de specificerede grænser.

Den primære fordel ved at bruge en pin gauge ligger i dens enkelhed og nøjagtighed. I modsætning til calipers eller andre måleværktøjer, der kan introducere menneskelige fejl, giver pin-målere en ligetil pass-fail-vurdering. Når en pin gauge passer tæt på et hul, bekræfter den, at hulstørrelsen er inden for tolerance. Hvis det ikke passer eller går for dybt, indikerer det et potentielt problem, der skal adresseres.

Pinmålere spiller en kritisk rolle i kvalitetssikringsprocesser i industrier som bilindustrien, rumfart og fremstilling, hvor præcision er vigtigst. Ved at anvende pin-målere kan organisationer opretholde standarder af høj kvalitet, sikre den funktionelle ydelse af samlede dele og i sidste ende forbedre produktets pålidelighed.

Brug af pin gauge

På området for teknik og fremstilling er præcision af største vigtighed. Et væsentligt værktøj, der spiller en afgørende rolle i at opnå denne præcision, er pinmåleren. En pinmåler er et cylindrisk værktøj, der bruges til at måle diameteren af huller eller bredden af slots. Det er designet til at give nøjagtige og gentagne målinger, hvilket gør det til et uundværligt aktiv for kvalitetskontrol i forskellige brancher.

Pinmålere findes i forskellige størrelser og er typisk lavet af materialer af høj kvalitet såsom rustfrit stål, hvilket sikrer holdbarhed og modstand mod slid. Med et standardtoleranceniveau giver disse målere mulighed for at vurdere, om en specifik dimension falder inden for acceptable grænser. Producenter bruger ofte pin -målere til at verificere dimensionerne på bearbejdede dele, hvilket sikrer, at de opfylder de krævede specifikationer, før de flytter til det næste produktionsstadium.

Anvendelsen af en pinmåler er ligetil. For at måle en huls diameter vælger brugeren den passende pin gauge størrelse og indsætter den i hullet. Hvis stiften passer tæt uden overdreven kraft, indikerer den, at diameteren er korrekt. Omvendt, hvis PIN -måleren ikke passer, er yderligere inspektion berettiget til at bestemme, om delen er inden for tolerance.

Desuden kan PIN -målere også bruges til kalibrering af andre måleinstrumenter, hvilket sikrer, at de giver nøjagtige aflæsninger. Dette aspekt gør dem vigtige ikke kun i fremstillingen, men også i laboratorieindstillinger, hvor præcise målinger er afgørende.

Pin gauge klasser

Pinmålere kategoriseres primært i tre klasser: A, B og C. Hver klasse tjener et unikt formål og overholder specifikke tolerancer, hvilket giver ingeniører mulighed for at vælge den passende måler til deres behov.

Klasse A -pin -målere er fremstillet med den højeste præcision og er ideelle til applikationer, der kræver stramme tolerancer. Disse målere bruges ofte i situationer, hvor et højt nøjagtighedsniveau er nødvendigt, såsom til kalibrering af måleinstrumenter eller i kvalitetskontrolprocesser, hvor validering af komponentdimensioner er kritisk.

Mål i klasse B-pin giver en balance mellem nøjagtighed og omkostningseffektivitet. De er velegnede til generelle måleopgaver og bruges ofte på butiksgulvet, hvor der foretages hyppige målinger. Mens de ikke leverer det samme præcisionsniveau som målere i klasse A, er de stadig vigtige for at opretholde ensartet kvalitet i produktionsprocesser.

Klasse C -pinmålere er designet til mindre krævende applikationer, der ofte tjener som et hurtigt inspektionsværktøj eller til uslebne kontroller. Deres tolerancer er større, hvilket gør dem mindre præcise, men også mere økonomiske. Klasse C -målere bruges ofte i situationer, hvor høj nøjagtighed ikke er essentiel, hvilket muliggør en mere effektiv måleproces uden behov for den raffinerede præcision af de foregående klasser.

Standard ： GB/T1957

MAKINGS ： GCR15

Enhed ： mm
